电工技术与技能实训 教学课件 ppt 作者 谭维瑜 第五章常用电工测量与仪器

上传者:qnrdwb |  格式:ppt  |  页数:53 |  大小:538KB

文档介绍

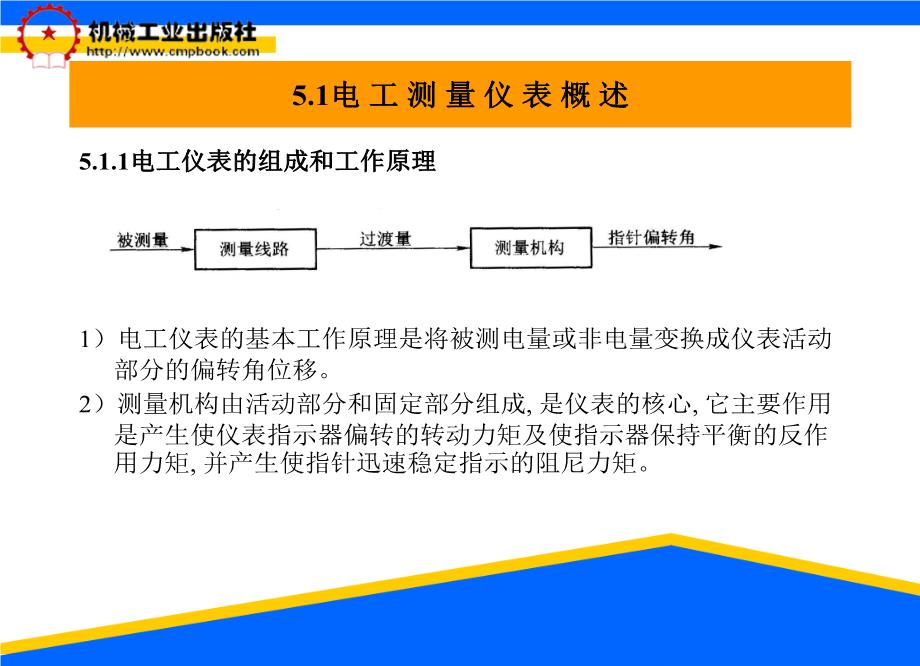

X-A0,△A可正可负。(2)相对误差它是绝对误差AX与被测量实际值A0的比值,通常用百分数表示,即一个仪表制作好后,其基本误差近于不变,故在仪表标尺上不同位置的测量值,它们的相对误差是不同的。因此,相对误差可用来评价测量结果的精确程度,但不能反映仪表的精确度。4.仪表的准确度最大绝对误差△Am仪表的量程(又称满标值)Am仪表的相对误差Rm5.1电工测量仪表概述5.精确度等级目前我国直读式测量仪表的精确度为七个等级:0.1、0.2、0.5、1.0、1.5、2.5、5.0。数字越小的精度越高,基本误差越小。前三级用于精密测量或校正其他仪表,后四级作一般工程测量。根据国家标准,各级仪表在规定条件下使用时,基本误差不应大于表5-2所示之值。例如:一个1.0级量程为250V的电压表,可能产生的最大基本误差为仪表满标值的1%,即250V×(0.01)=2.5V。在选用仪表量程时,应使被测值接近仪表量程,一般应使被测值超过仪表满标值的一半。5.1电工测量仪表概述5.1.5机电式仪表表头和工作原理1.机电式仪表表头1)测量电学物理量,常用直读式仪表来测量。目前使用较多的是机电式直读式仪表。它的基本原理是利用仪表通入电流后,产生的电磁作用,使可动部分受到转矩而发生偏转。2)机电式仪表由测量机构(俗称表头)和刻度盘两部分组成。表头是仪表进行各种测量时的公用部分,是一个很灵敏的测量机构。3)机电式仪表根据结构和工作原理,主要可分为:磁电式、电磁式.电动式等三种。5.1电工测量仪表概述2.机电式仪表的工作原理(1)磁电式仪表在由永久磁铁产生的磁场中,放入一个可转动的线圈框。当线圈通入电流时,线圈两边受到大小相等方向相反的电磁力F,使线圈偏转,其偏转角与通入的电流成正比。线圈带动固定在其框轴上的指针偏转,在刻度盘上指示被测电流值。磁电式仪表具有灵敏度和精确度高,标尺刻度均匀等优点,但过载能力较弱。
