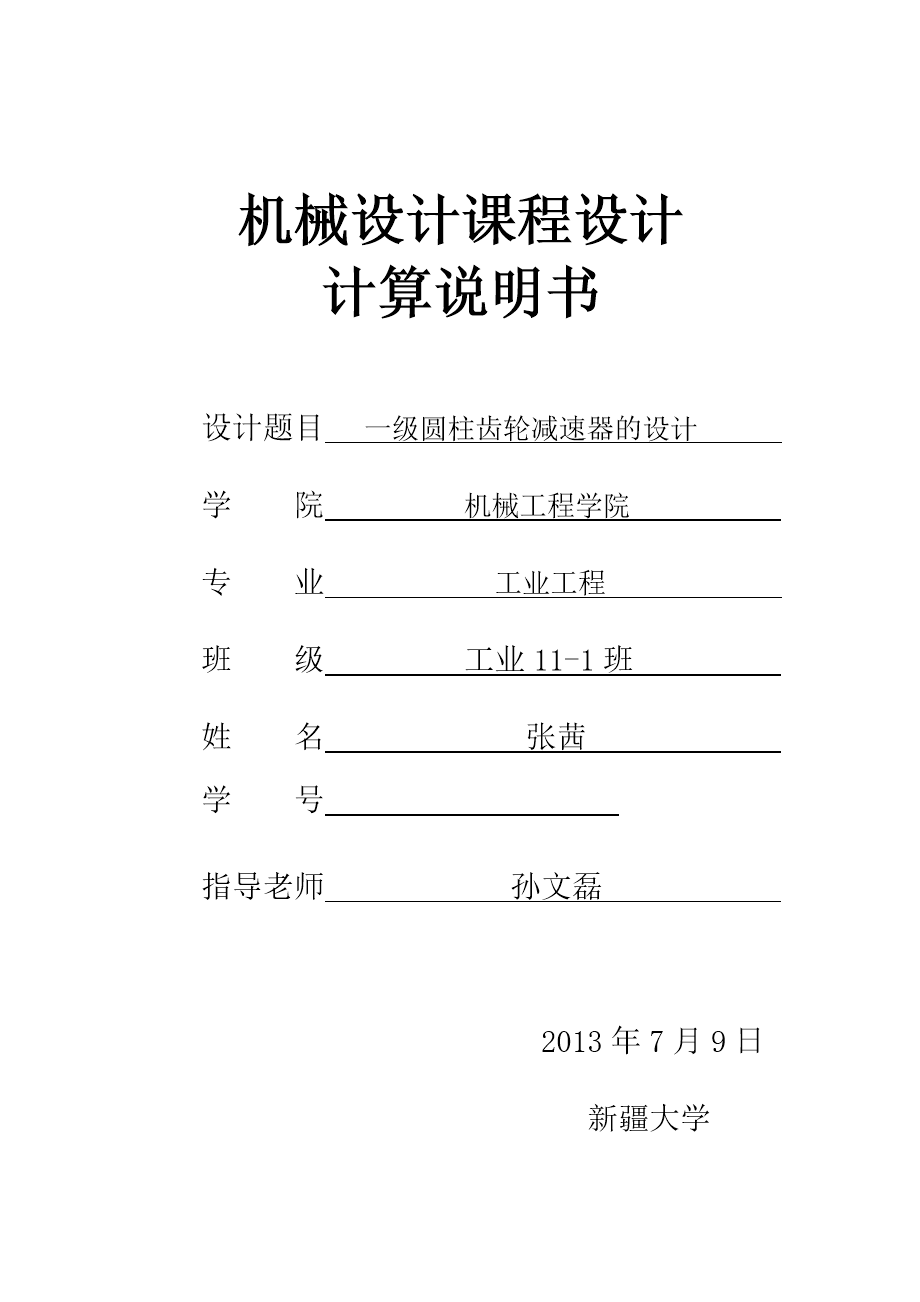

机械设计基础课程设计-一级圆柱齿轮减速器说明书

0.671×3.995×0.98×0.98=194.414 N·mР滚筒轴:T Ⅲ= TⅡ·η联轴器·η轴承·i齿带Р =194.414×0.99×0.98×1=188.620 N·mР(4)计算各轴的输出功率:Р由于Ⅰ~Ⅱ轴的输出功率分别为输入功率乘以轴承效率:Р故:P′Ⅰ=PⅠ×η轴承=2.511×0.98=2.461 kwРP′Ⅱ= PⅡ×η轴承=2.412×0.98=2.364 kwРP′Ⅲ= PⅢ×η轴承=2.340×0.98=2.293kwР(5)计算各轴的输出转矩:Р由于Ⅰ~Ⅱ轴的输出转矩分别为输入转矩乘以轴承效率:Р则:РT′Ⅰ= TⅠ×η轴承=50.671×0.98=49.658 N·mРT′Ⅱ= TⅡ×η轴承=194.414×0.98=190.528 N·mРT′Ⅲ= TⅢ×η轴承=188.620×0.98=184.848 N·mРPⅠ=2.511kwРPⅡ=2.412 kwРPⅢ=2.340 kwРTd=17.594 N·mРTⅠ=50.671 N·mРTⅡ=194.414 N·mРT Ⅲ=188.620 N·mРP′Ⅰ=2.461 kwРP′Ⅱ=2.364 kwРP′Ⅲ=2.293kwРT′Ⅰ=Р49.658 N·mРT′Ⅱ=Р190.528 N·mРT′Ⅲ= Р184.848 N·mР综合以上数据,得表如下:Р轴名Р效率P (KW)Р转矩T (N·m)Р转速nРr/minР传动比 iР效率РηР输入Р输出Р输入Р输出Р电动机轴Р2.616Р17.594Р1420Р0.96РⅠ轴Р2.511Р2.461Р50.671Р49.658Р473.333Р3Р0.96РⅡ轴Р2.412Р2.364Р194.414Р190.528Р118.481Р3.995Р0.96Р滚筒轴Р2.340Р2.293Р188.620Р184.848Р118.481Р1Р0.98
