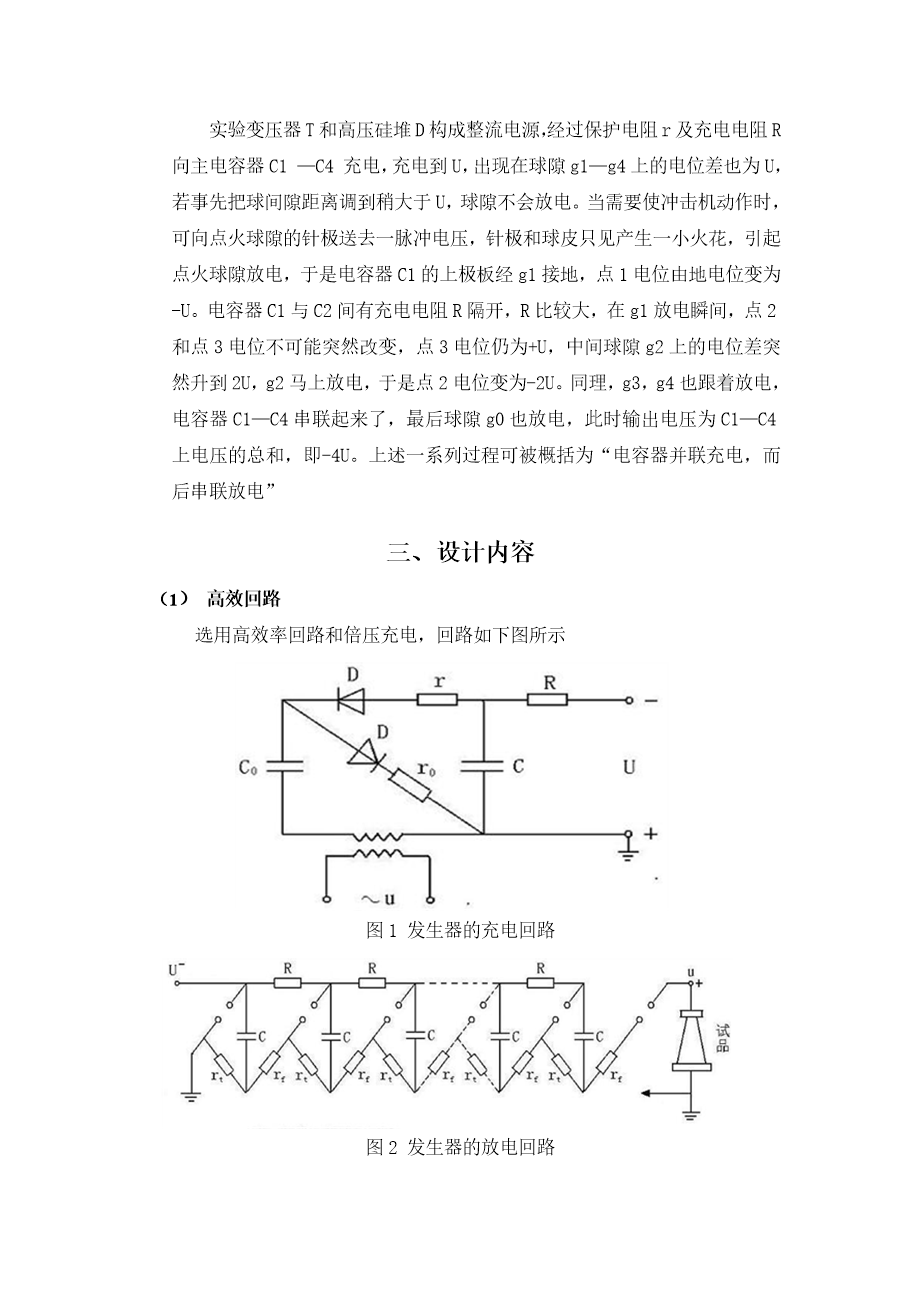

屏蔽室相连接,但屏蔽不可能是完全的,一、二次侧绕组间有电容耦合,高频电磁干扰波可通过隔离变压器进入测量仪器。РDOS等测量仪器需要经射频滤波器接入电源,滤波器的滤波频率应从几千赫兹到几十兆赫兹。Р测量仪器采用不间断电源供电。在测试的瞬间断开交流电源。Р减小由信号电缆引入的电磁干扰Р分压器有良好的接地。Р采用双层屏蔽的同轴射频电缆,电缆的内外层屏蔽及电缆末端外层屏蔽接地。Р把上述同轴电缆套在金属管道内,管道两端都接地。Р由分压器到测量仪器敷设宽带较大的金属板作为接地连线。测量电缆应该沿此接地连线紧靠地面敷设,使电缆外皮与接地连线构成的回路面积尽量减小。Р电缆外层屏蔽应多点接地。相距1m的多点接地有利于把外层屏蔽上的电流散入大地。Р在电缆上加设共模抑制器,办法是将电缆多匝地绕在铁氧体磁芯环上。Р采用光导纤维传递信号。Р充电电源(各器件参数)Р主要构成如图1。其主要器件就是变压器和高压硅堆。Р变压器选择:Р考虑倍压充电回路所需的容量,加大安全系数到3.0。Р变压器容量=Р变压器电压=Р所以,可选择国产试验变压器,型号为YD—3/50,其参数如下表。Р表5. YD—3/50试验变压器的参数Р型号规格Р额定容量/ kVAР额定电压/ kVР额定电流/ AР输入Р输出Р输入Р输出РYD—3/50Р3Р0.22Р50Р13.63Р0.06Р高压硅堆选择:Р为了缩短充电时间,充电变压器应该提高10%的电压,因此硅堆的反峰电压=55kV×1.1+55kV=116kV。Р硅堆的额定电流以平均电流计算,实际充电电流是脉动的,充电之初平均电流较大,选择硅堆用的平均电流难以计算。现只有根据充电变压器输出的电流(有效值)来选择硅堆额定电流。电流的有效值是大于平均值的。Р Р因此,选硅堆的额定电流为0.05A。Р选择2DL—150/0.05高压硅堆。Р本体、分压器、电源、测量系统Р 总体结构布置图如下:
