液压传动与控制A 模拟题

上传者:蓝天 |  格式:doc  |  页数:7 |  大小:0KB

文档介绍

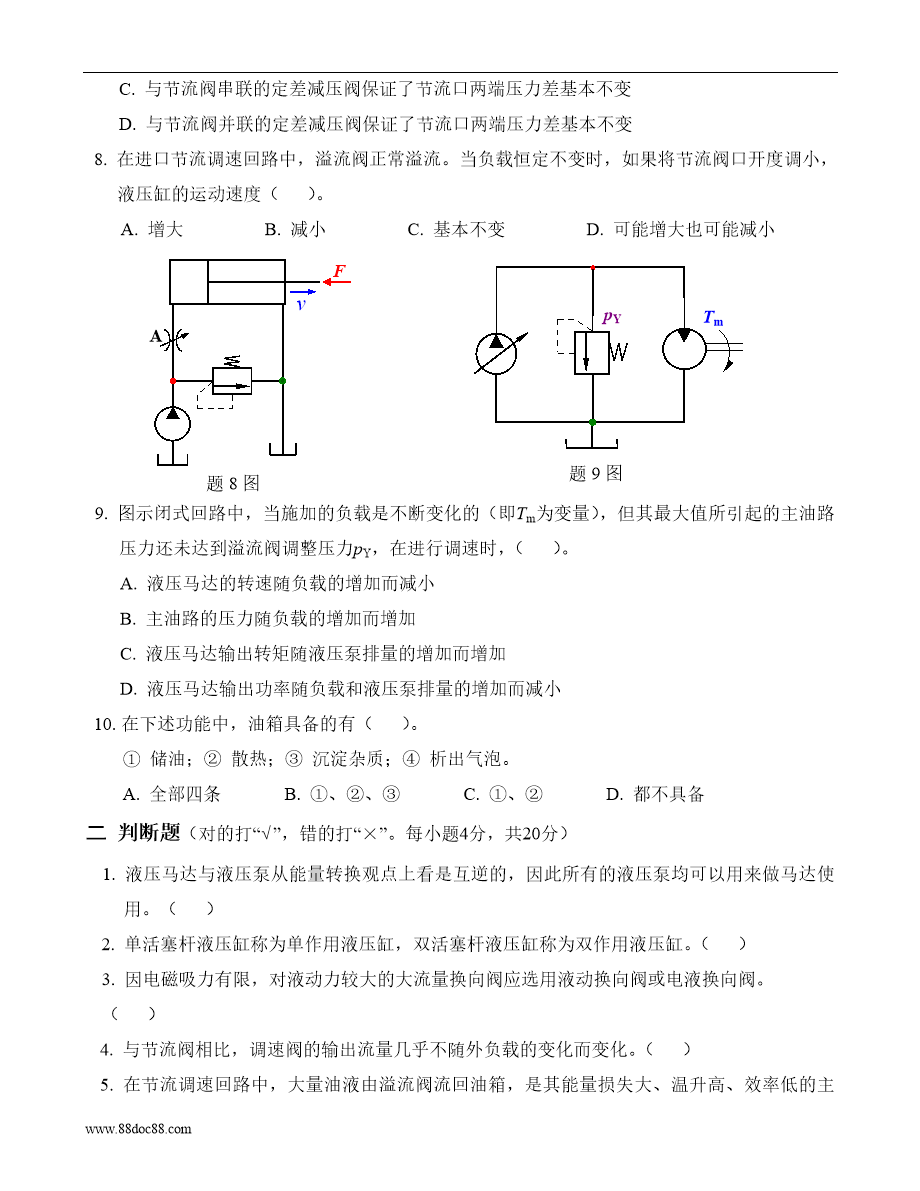

mL/r,机械效率和容积效率为0.9,马达的负载扭矩Tm=100Nm;溢流阀的调定压力为10MPa。不计管道损失,试求:1.泵的输出流量qp;2.马达的进口压力pm;3.马达转速nm的范围;4.液压系统的最大输入功率Pi。参考答案一单选题1.B2.A、D3.B4.D5.B6.B、A7.C8.B9.B10.A二判断题1.×2.×3.√4.√5.×三分析题答:1.运动中:pA=pB=p负载=1MPa;碰上死挡铁:pA=p溢流阀=5MPa;pB=p减压阀=3MPa。2.pA=pB=5MPa。四看图题解:电磁铁动作顺序表如下:电磁铁动作1DT2DT3DT4DT快进+-+-一工进+---二工进+--+快退-+--原位停止----五计算题解:1.泵的输出流量qp=np∙Vp∙ηvp=1450÷60×(40~100)×10-6×0.9=(8.7~21.75)×10-4(m3/s)=52.2~130.5L/min2.马达的进口压力pm马达出口直通油箱,其进口压力即为马达的进出口压差,故有3.马达的转速范围系统的工作压力低于溢流阀的调定压力,在不考虑管道损失的情况下,油泵的输出流量即为马达的输入流量。当泵排量的调至最小时,输出流量最小,马达转速最低:nmmin=qpmin∙ηvm/Vm=8.7×10-4×0.9÷(100×10-6)=7.83(r/s)=469.8rpm泵排量的调至最大时,马达转速最高为nmmax=qpmax∙ηvm/Vm=21.75×10-4×0.9÷(100×10-6)=19.575(r/s)=1174.5rpm因此,马达的转速范围为nm=469.8~1174.5rpm4.液压系统的最大输入功率Pi系统的工作压力恒定,当变量泵时输出流量最大时系统的输入功率最大。故有:Pi=qpmax∙pp/ηop=21.75×10-4×7×106÷(0.9×0.9)=18976.3(W)
